產品介紹
HK-QS系列自清洗過濾器是一種應用于循環水全自動過濾器，通過智能控制箱，進行壓差、時間、手動控制，控制電機傳動濾殼內部不銹鋼刷， 進行360°圓周清洗運動。清洗過程不斷流，無需人工值守，按照程序自動化工作，助力工廠節能減排。
自清洗過濾器，刷式過濾器，電動刷式過濾器，全自動過濾器，自動反沖洗過濾器均屬于同一大類，都是我司的拳頭產品。
自清洗過濾器適用于各種惡劣環境的全自動自清洗型過濾器，對于不同的過濾使用要求可配備3500um～50um微米的濾網，自清洗過濾器的自清洗過程由： 手動控制、壓差信號、時間來啟動。

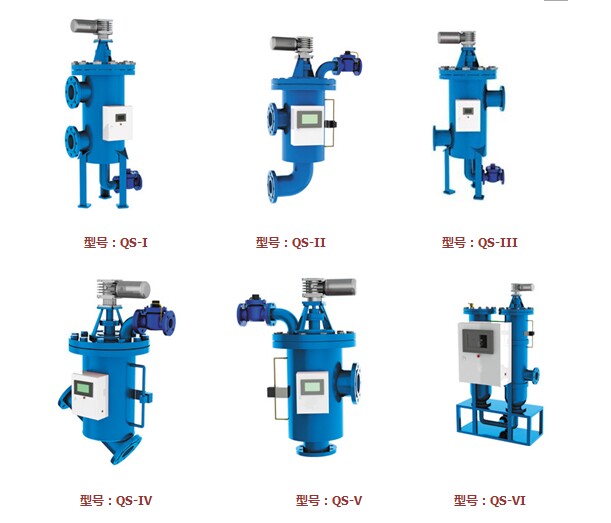

結構可選
工作原理
自清洗過濾器進出口的壓差達到預設值或達到指定清洗時間，自清洗過濾器將開始自動清洗過程，整個自清洗過程包含兩個步驟：
A、打開位于自清洗過濾器上的自動排污閥；
B、電機帶動刷式過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出。整個清洗過程耗時約15秒(可根據用戶要求設定)， 清洗時進出口無需關閉，系統不斷流，電動刷式過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、時間、手動。
常規過濾等級
| 微米 | 3500 | 2500 | 1500 | 800 | 500 | 300 | 200 | 130 | 100 |
| 毫米 | 3.5 | 2.5 | 1.5 | 0.8 | 0.8 | 0.3 | 0.2 | 0.13 | 0.1 |
| 目 | 4 | 6 | 10 | 20 | 30 | 50 | 75 | 120 | 155 |
技術參數
| 口徑規格 | DN25-DN600 | 小工作壓力 | 0.1MPa |
| 清洗時間 | 20-60秒 | 大工作壓力 | 1.0-2.5MPa |
| 過濾精度 | 25UM-3500UM | 工作電壓 | 三相380V，50HZ |
| 清洗壓損 | 0.01-0.08MPa | 清洗機構轉速 | 14-20rpm |
| 工作溫度 | 120℃ | 控制電壓 | 交流220V |
| 單臺工作流量 | 50-2800M3/H，可多臺并聯，達到大流量化 | ||
| 優點 | 合成橡膠、聚四氟乙烯，液晶顯示界面，人性化設計操作簡便 | ||
控制系統可選
國產單片機/智能控制箱/西門子PLC-LOGO系列
防護等級
常規/防爆 (可選)
排污閥選配
電動/氣動球閥、進口閥、液動隔膜閥
(閥門品牌、型號可根據客戶需求選配)
控制方式
壓差/時間/手動
技術選型
| 公稱通徑（DN） | DN25-DN600（1/2“-24”） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | Q235/304/316L/TA2/2205S/合金鋼 | 法蘭壓力 | 0.1-6.3MPa(150-600LB) |
| 濾芯材質 | 304,316L，TA2，2205、合金鋼 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | 10目-500目 | 墊片材質 | PTFE、金屬纏繞、丁晴橡膠等 |
附注
可根據用戶提供的規格、型號及樣品加工定制!
