產品介紹

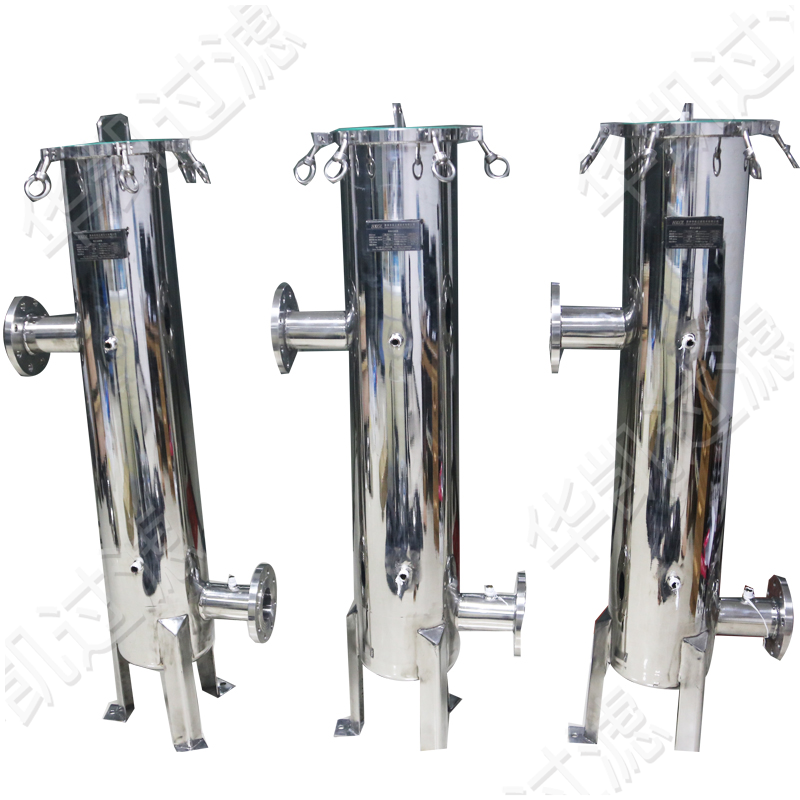

華凱HK-SGD-ST單袋式過濾器采用輕便快捷的抱箍結構，頂部可以迅速開閉，適用于無風險低壓等應用。 采用304、316L，鈦材及合金材料制造，抗腐蝕性能高，經年累月的操作，仍能維持穩定的表現。
外形尺寸
標準尺寸
| Model | A | B | C | D | F | In/Out | 圖號 |
| HK-SGD-ST -1S | 500 | 380 | 700 | Ø219 | Ø170 | 1"—4" | A |
| HK-SGD-ST -2S | 700 | 720 | 1050 | Ø219 | Ø170 | 1"—4" | A |
| HK-SGD-ST-3S | 350 | 190 | 430 | Ø133 | Ø97 | 3/4"—2" | B |
| HK-SGD-ST -4S | 500 | 340 | 580 | Ø133 | Ø97 | 3/4"—2" | B |
優異性能
★ 標準型袋式接口、安裝形式多樣化
★ 快開環首螺栓，啟閉方便快捷
★ 可根據流量選擇合適濾袋
★ 安裝尺寸可根據現場要求快速調整
★ 衛生級拋光可滿足客戶苛刻要求
技術參數
| 口徑規格 | 1-1/2” | 密封墊片 | 硅膠、丁晴橡膠、四氟橡膠 |
| 設計壓力 | 0-1.6MPa | 接口形式 | 螺紋、卡箍、法蘭 |
|
設計溫度
|
140℃ | 過濾精度 | 0.45um-800um |
| 表面處理 | 殼體內外噴砂、拋光、內襯、噴涂防腐涂層 | 濾袋型號 | 1#、2#、3#、4# |
| 法蘭標準 | HG、GB、SH、HGJ、JB、ANSI、JIS | 排污口規格 | 1/4” |
| 設計、制造、驗收參考標準 | 《GB150-2011》《HG/T21637-1991》《SH/T3411-1999》 | ||
| 濾袋材質 | 聚酯、聚丙烯、尼龍、聚四氟乙烯、玻璃纖維 | ||
技術選型
| 公稱通徑（DN） | DN15-DN100（1/2’’- 4’’） | 連接方式 | 法蘭、對焊、承插焊、螺紋、卡箍 |
| 殼體材質 | 碳鋼，不銹鋼、TA2 | 法蘭壓力 | 0～6.3MPa (150-600LB) |
| 濾芯材質 | PP/PTFE/PE/不銹鋼/TA2 | 法蘭密封面 | FF、RF、M、FM、RJ、T、G |
| 過濾精度 | ≥0.45UM | 表面處理 | 拋光、噴砂、酸洗鈍化 |
| 墊片材質 | PTFE、金屬纏繞、丁晴橡膠、硅膠等 | ||
附 注
可根據用戶提供的規格、型號及樣品加工定制!
